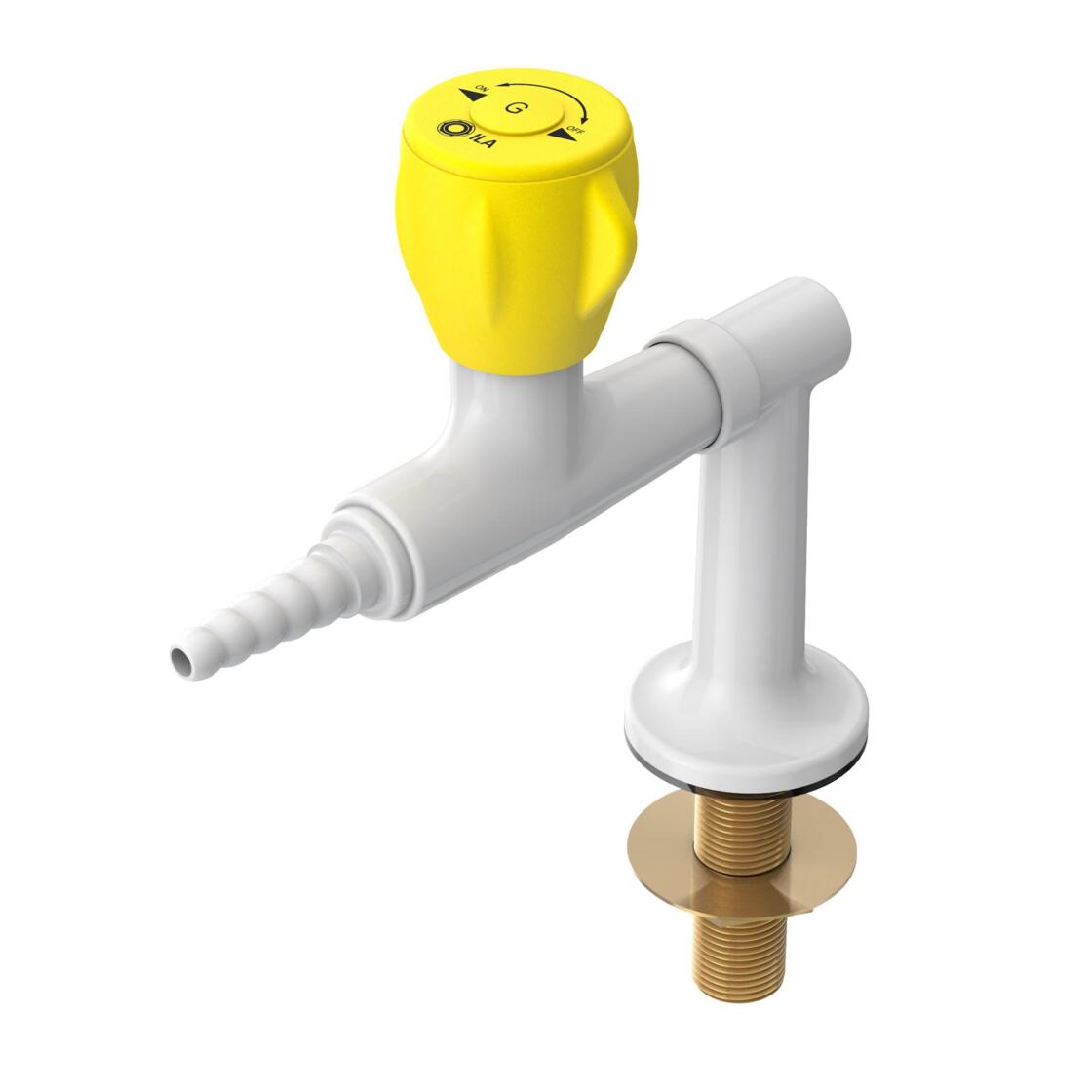

Pojedynczy zawór na gazy palne montowany na stole
Informacje techniczne
Medium:G - gaz
Wykończenie:
Szare wykończenie malowane proszkowo (RAL 7035).
Uchwyt:
Formowany nylonowy uchwyt z kodowaniem kolorystycznym i oznaczeniem nośnika zgodnie z normą EN13792.
Głowica:
Ceramiczna głowica tarczowa Push/Turn, 90°.
Zawór wylotowy:
Stała ząbkowana mosiężna dysza do węża malowana proszkowo ( tzw. oliwka )
Przyłącze wlotowe:
Złącze męskie: 70 mm G1/2.
Ciśnienie robocze:
Maksymalne ciśnienie robocze wynosi 7 barów.
Zapewnienie jakości:
Zawór w pełni zmontowany i przetestowany fabrycznie przed wysyłką.
Montaż:
Wymiar otworu: Ø21mm (0/+1).
Wyposażony w kołnierz pokrywy Ø52 mm, trzpień montażowy, nakrętkę zabezpieczającą i podkładkę.
Inne konfiguracje zaworów:
Medium | Pojedynczy | Podwójny, 90° | Podwójny, 180° |
---|
Natural Gas (G) | 24.3000.2620.6080 | 24.3100.2620.6080 | 24.3500.2620.6080 |
Liquefied Petroleum Gas (LPG) | 24.3000.2621.6080 | 24.3100.2621.6080 | 24.3500.2621.6080 |
DownloadsÂÂÂÂ | Technical Drawing | Technical Drawing | Technical Drawing |
Zawory ILA są wytwarzane i testowane w Niemczech.
Pobierz kartę katalogową - kliknij pobierz katalog - poniżej
