Zawór podwójny 90 stopni ILA - SPRĘŻONE POWIETRZE

SKU:34.3100.2638.- CA
DOSTĘPNE

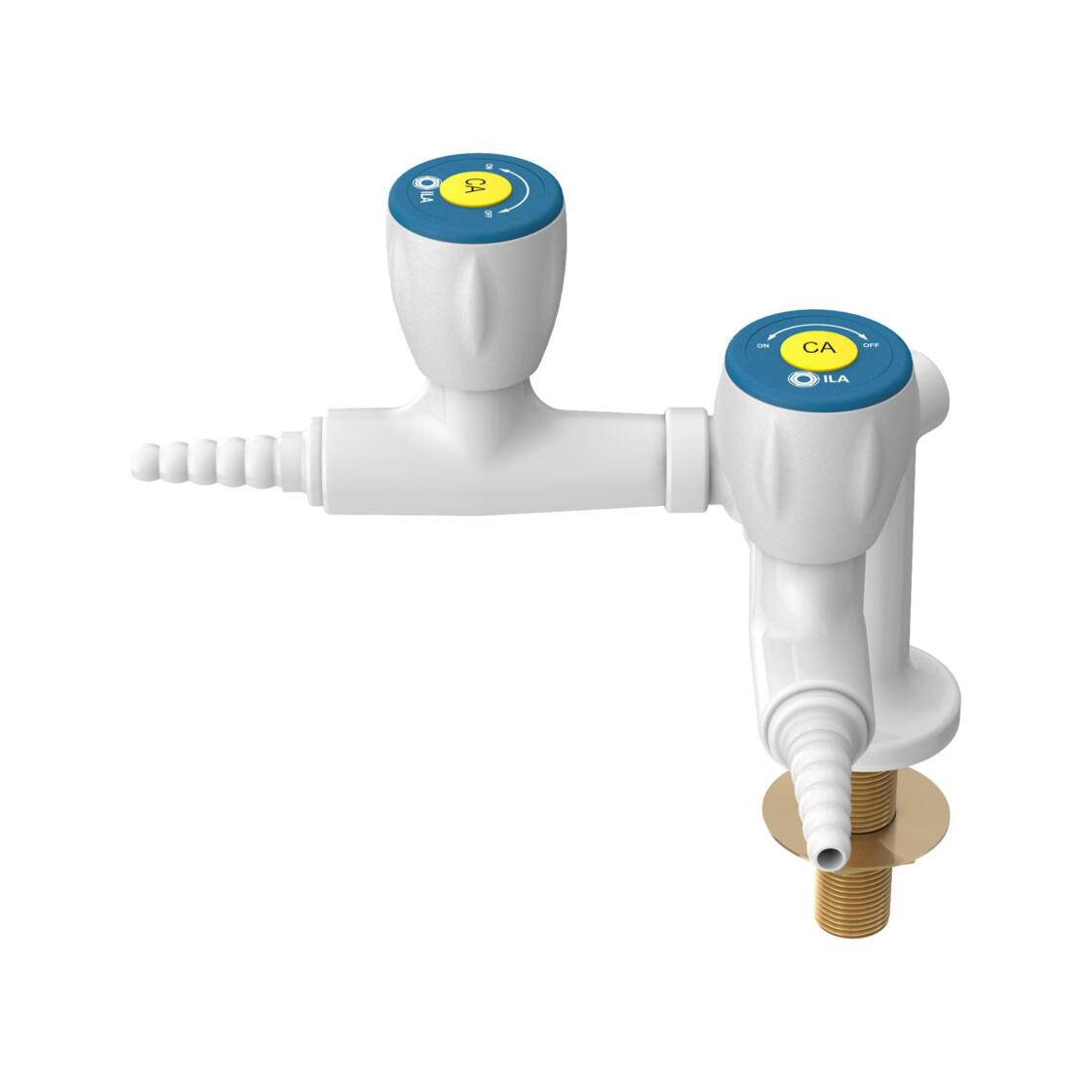

Podwójny zawór na gazy techniczne montowany na stole - 90 stopni


Informacje techniczne

Medium: CA - sprężone powietrze

Wykończenie:
Szare wykończenie malowane proszkowo (RAL 7035).

Uchwyt:
Formowany nylonowy uchwyt z kodowaniem kolorystycznym i oznaczeniem nośnika zgodnie z normą EN13792.

Głowica:
Stożek igłowy, 5¼ x 360°

Zawór wylotowy:
Stała ząbkowana mosiężna dysza do węża malowana proszkowo ( tzw. oliwka )

Przyłącze wlotowe:
Złącze męskie: 2 x  70 mm G1/2.

Ciśnienie robocze:
Maksymalne ciśnienie robocze wynosi 10 barów.

Zapewnienie jakości:
Mieszacz wody jest w pełni zmontowany i przetestowany fabrycznie przed wysyłką.

Montaż:
Wymiar otworu: Ø21mm (0/+1).
Wyposażony w kołnierz pokrywy Ø52 mm, trzpień montażowy, nakrętkę zabezpieczającą i podkładkę.

Inne konfiguracje zaworów:

Medium Pojedynczy   Podwójny , 90°  Podwójny, 180°
Compressed Air (CA)  34.3000.26MM.38  34.3100.26MM.38  34.3500.26MM.38
Nitrogen (N2) 34.3000.26MM.35 34.3100.26MM.35 34.3500.26MM.35
Carbon Dioxide (CO2) 34.3000.26MM.40 34.3100.26MM.40 34.3500.26MM.40
Argon (Ar) 34.3000.26MM.47 34.3100.26MM.47 34.3500.26MM.47
Helium (He) 34.3000.26MM.48 34.3100.26MM.48 34.3500.26MM.48
Downloads:  Technical Drawing Technical Drawing Technical Drawing


Zawory ILA są wytwarzane i testowane w Niemczech.

Pobierz kartę katalogową - kliknij pobierz katalog - poniżej
