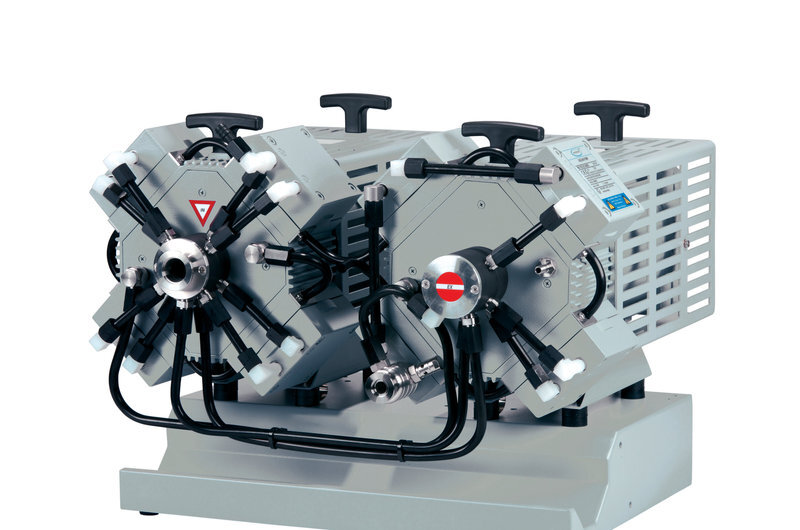

Membranowa pompa próżniowa
Dzięki zastosowaniu nowych pomp membranowych oraz systemów próżniowych posiadających świadectwo ATEX VARIO® wartość próżni można dokładnie kontrolować poprzez zmianę prędkości silnika. Pompa VARIO® jest napędzana działaniem dodatkowego sterowniczego przewodu sterującego.
Opcjonalne zastosowanie nastawnika próżniowego CVC 3000 wraz z osprzętem (moduł I/O, wzmacniacz doprowadzania / izolacji), a także czujnika próżniowego zgodnego z treścią dyrektywy ATEX umożliwia prowadzenie w pełni zautomatyzowanego procesu odparowania bez potrzeby zadawania ustawień lub programowania z poziomu użytkownika. Dzięki zastosowaniu adaptacyjnego układu sterowania można niezależnie określać wartość ciśnienia wrzenia, a także regulować w sposób ciągły i optymalny wartość próżni w zależności od wartości ciśnienia oparów. Nastawnik próżniowy wraz z wyposażeniem systemowym zainstalowano w obszarze nie stwarzającym zagrożenia.
Specyfikacja techniczna
- pełna możliwość zastosowania pomp membranowych zgodnych z treścią dyrektywy ATEX z łapaczem kropel AK oraz skraplaczem zanieczyszczeń EK
- krótkie czasy robocze wywołane sterowaniem pompy próżniowej VARIO® bez histerezy
- pompa VARIO® włącza się na żądanie wyłącznie tak szybko jak to jest konieczne przy minimalnym zużyciu energii, wydłużonych odstępach konserwacyjnych oraz zapewniając cichy bieg
- zastosowanie nastawnika próżniowego CVC 3000 (opcjonalnie) w celu precyzyjnej kontroli wartości próżni oraz pełnego zautomatyzowania procesów roboczych
- zastosowanie w pełni zmontowanej pompy gotowej do użytku wraz z instrukcją obsługi i kablem o dł. 2 m bez wtyczki. Użytkownik jest zobowiązany wykonać zewnętrzne zabezpieczenie przed uszkodzeniem i pękaniem części szklanych.
|
Ilość głowic / stopni |
|
8/4 |
|
Maks. prędkość pompowania |
m3/h |
8,7 |
|
Maks. prędkość pompowania |
cfm |
4,8 |
|
Próżnia końcowa (abs.) |
mbar/tor |
2/1,5 |
|
Próżnia końcowa (abs.) z gazowym zaworem balastowym |
mbar/tor |
10/ 7,5 |
|
Całkowita prędkość wyciekania |
mbar l/s |
0,1 |
|
Zakres (roboczych) temperatur otoczenia |
°C |
10 - 40 |
|
Zakres temperatur otoczenia (powierzchni magazynowej) |
°C |
-10 - 60 |
|
Maks. temperatura mediów |
°C |
40 |
|
Maks. ciśnienie wsteczne (abs.) |
bar |
1.1 |
|
Złącze na wlocie |
|
Mały kołnierz KF DN 25 |
|
Złącze na wylocie |
|
Duży kołnierz DN 8-10mm |
|
Przyłącze chłodzące |
|
2 x duży kołnierz DN 6-8 mm |
|
Znamionowa moc silnika |
kW |
0,5 |
|
Maks. wartość prądu roboczego |
A |
6,4 |
|
Maks. wartość prądu rozruchowego |
A |
2 x 150 A / 2,5 ms |
|
Prędkość znamionowa |
min-1 |
30-1500 |
|
Stopień zabezpieczenia |
|
IP 54 |
|
Wymiary (dł. x szer. x wys.), przybliż. |
mm |
651 x 555 x 452 |
|
Ciężar, przybliż. |
kg |
63 |
|
Poziom hałasu dla 50 Hz, typ. |
dBA |
42 |
|
Zgodność z Dyrektywą ATEX |
|
Komora
pompowania (gazów): II 2G IIC T3 X |
|
Elementy zawarte w pakiecie |
|
Zmontowana pompa gotowa do użytku wraz z instrukcją obsługi. Sterowanie prędkością odbywa się poprzez zastosowanie pętli prądowej 4-20 mA (4 mA = 0 obr./min., 20mA = 1500 obr./min.). Przewód sygnalizacji sterowania o długości 10 m oraz przewód zasilający o długości 2 m nie zostały wyposażone we wtyczki. Pompa MV 10C EX VARIO posiada dwa silniki (wraz z przewodami sterowania i zasilania dla każdego z silników). |
|
Osprzęt |
|
Orurowanie z PTFE KF DN 25 (1000 mm: 686033) Analogowy I/O moduł VACUU·BUS 4-20mA / 0-10V (635425) Kondycjoner sygnału 0-10V/4-20mA (635426) Czujnik próżniowy ATEX 0.1 % FSO 4-20mA (635423) Czujnik próżniowy ATEX 0.5 % FSO 4-20mA (635424) VACUU·BUS® wejście „męskie” z kablem 2m (612462) Nastawnik próżniowy CVC 3000 (636559+612090) |
