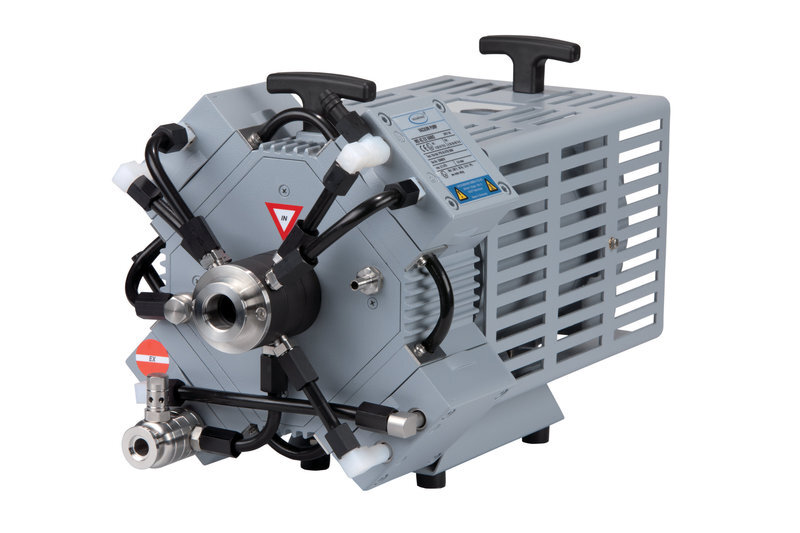

Membranowa pompa próżniowa EX

SKU:MD 4C EX VARIO
DOSTĘPNE
Dzięki zastosowaniu nowych pomp membranowych oraz systemów próżniowych posiadających świadectwo ATEX VARIO® wartość próżni można dokładnie kontrolować poprzez zmianę prędkości silnika. Pompa VARIO® jest napędzana działaniem dodatkowego sterowniczego przewodu sterującego. Opcjonalne zastosowanie nastawnika próżniowego CVC 3000 wraz z osprzętem (moduł I/O, wzmacniacz doprowadzania / izolacji), a także czujnika próżniowego zgodnego z treścią dyrektywy ATEX umożliwia prowadzenie w pełni zautomatyzowanego procesu odparowania bez potrzeby zadawania ustawień lub programowania z poziomu użytkownika.

Dzięki zastosowaniu adaptacyjnego układu sterowania można niezależnie określać wartość ciśnienia wrzenia, a także regulować w sposób ciągły i optymalny wartość próżni w zależności od wartości ciśnienia oparów. Nastawnik próżniowy wraz z wyposażeniem systemowym zainstalowano w obszarze nie stwarzającym zagrożenia.

Specyfikacja techniczna

  • pełna możliwość zastosowania pomp membranowych zgodnych z treścią dyrektywy ATEX
  • krótkie czasy robocze wywołane sterowaniem pompy próżniowej VARIO® bez histerezy
  • pompa VARIO® włącza się na żądanie wyłącznie tak szybko jak to jest konieczne przy minimalnym zużyciu energii, wydłużonych odstępach konserwacyjnych oraz zapewniając cichy bieg
  • zastosowanie nastawnika próżniowego CVC 3000 (opcjonalnie) w celu precyzyjnej kontroli wartości próżni oraz pełnego zautomatyzowania procesów roboczych
  • zastosowanie kompletnego osprzętu, modułu I/O, wzmacniacza doprowadzania / izolacji, a także czujnika próżniowego zgodnego z treścią dyrektywy ATEX


Ilość głowic / stopni



4/3

Maks. prędkość pompowania

m3/h

3,7

Maks. prędkość pompowania

cfm

2,2

Próżnia końcowa (abs.)

mbar/tor

3/2,3

Próżnia końcowa (abs.) z gazowym zaworem balastowym

mbar/tor

10/ 7,5

Całkowita prędkość wyciekania

mbar l/s

0,1

Zakres (roboczych) temperatur otoczenia

°C

10 - 40

Zakres temperatur otoczenia (powierzchni magazynowej)

°C

-10 - 60

Maks. temperatura mediów

°C

40

Maks. ciśnienie wsteczne (abs.)

bar

1.1

Złącze na wlocie



Mały kołnierz KF DN 25

Złącze na wylocie



Mały kołnierz KF DN 16

Znamionowa moc silnika

kW

0,25

Maks. wartość prądu roboczego

A

3,2

Maks. wartość prądu rozruchowego

A

150 A / 2,5 ms

Prędkość znamionowa

min-1

30-1500

Stopień zabezpieczenia



IP 54

Wymiary (dł. x szer. x wys.), przybliż.

mm

469 x 265 x 305

Ciężar, przybliż.

kg

28

Poziom hałasu dla 50 Hz, typ.

dBA

42

Zgodność z Dyrektywą ATEX



Komora pompowania (gazów): II 2G IIC T3 X
Środowisko zawierające obojętny gaz do oczyszczania: II 2G IIB T4 X
Środowisko nie zawierające obojętnego gazu do oczyszczania: II 3G IIB T4 X
Motor: II 2G Ex d IIB T4 Gb

Elementy zawarte w pakiecie



Zmontowana pompa gotowa do użytku wraz z instrukcją obsługi i kablem o dł. 2 m, bez wtyczki.

Osprzęt



Orurowanie z PTFE KF DN 16 (1000 mm: 686031)

Orurowanie z PTFE KF DN 25 (1000 mm: 686033)

Analogowy I/O moduł VACUU·BUS 4-20mA / 0-10V (635425)
Kondycjoner sygnału 0-10V/4-20mA (635426)
Czujnik próżniowy ATEX 0.1 % FSO 4-20mA (635423)
Czujnik próżniowy ATEX 0.5 % FSO 4-20mA (635424)
VACUU·BUS® wejście „męskie” z kablem 2m (612462)
Nastawnik próżniowy CVC 3000 (636559+612090)
